Vidaus santechnika ir šildomų grindų įrengimas

Sveiki visi! Kažkaip gėda pasidarė - paskutinis įrašas darytas prieš pusmetį. Turiu pasiteisinimą - šeima pagausėjo jau iki 4 asmenų, tad iki pagausėjimo momento buvo būtina įsikelti į šį namą. Ne internetinis blogas buvo prioritetu, tačiau visi etapai pilnai nufotografuoti, detalios sąmatos užfiksuotos - viskas bus aprašyta. Planas įsikelti laiku pavyko :)

Grįžtant prie temos, "nulinį" kanalizacijos ciklą įsirengia dažnas tautietis pats. Tačiau darbų planas pakankamai "spaudė" ir šie darbai buvo patikėti profesionalams. Kadangi meistrai dirbo po darbo vakarais, tai nuotraukos gavosi tamsios ir jų nedaug:

Dėl alsuoklio - visai nesinorėjo kirsti stogo, todėl nutarėm dėti vakuuminį ventinį. Tiksliau sakant, numatėme jo vietą, tačiau po šiai dienai šis ventilis neįrengtas, atšakoje uždėta aklė. Ir ką gi - viskas puikiai net ir be ventilio, vandens iš sifonų neišsiurbinėja. Tikėtina, kad dėl to, kad 2 kaminų kondensatas pajungtas į bendrą nuotėkų sistemą ir galimai vėdina. Jeigu ateityje vis tik vandenį išsiurbinės, įrengsiu vakuuminį ventilį numatytoje vietoje.

Vandentiekio vamzdžiai vedžioti grindų apšiltinimo sluoksnyje, prieš tai juos įvelkant į kevalą:

Vienoje vietoje vantentiekio vamzdžiui teko kirsti rostverką, tai išsprendėme perforatoriaus pagalba tiesiog pragręžiant skylę:

Grindinio šildymo projektas - nedarytas. Dėl dviejų priežasčių:

1) kad projekto kaina vargu ar atpirktų sutaupytą grindinio šildymo metražą. Su pardavėju sutariau, kad vamzdžio likutį grąžinsiu. Be papildomo užmokesčio projektus daro wavin, bet tuomet tektų pirkti jų brangesnį vamzdį.

2) kad meistrai visą projektą galėjo papasakoti per 5 minutes :). Pasak jų, perkant 15cm x 15 cm armatūros tinklą, vis tiek patogiausia vamzdį vedžioti kas 15 cm ir daugumoje atvejų toks žingsnis ir bus nupieštas projekte. Šiltame naujame name 15x15 tikrai užtenka, o jeigu tam tikrose patalpose bus per karšta - galima prisukti kolektoriuje.

Rekomendavus santechnikams, patį vamzdį įsigijau Frankische-ff-therm ML5 difustop, 18 mm pe-xb  vamzdis. Tai vamzdis be aliuminio ir su juo dirbasi ne taip smagiai kaip su daugiasluoksniu, vamzdis linkęs grįžti į pradinę poziciją. Kuo skiriasi daugiasluoksnis ir paprastas plastikimis vamzdis - informacijos pilna internete, jeigu trumpai - grindiniam šildymui tinkamiausias yra vamzdis be aliuminio. Kaimynystėje, kur statyti namai pardavimui - praktiškai visur sudėtas daugiasluoksnis. Iš viso sunaudota 856 metrai vamzdžio, už metrą mokėta po 0,68 Eur su PVM.

Prieš klojant plėvelę ir polistirolą, smėlis viduje buvo sulaistytas vandeniu ir sutankintas vibrokoja. Tik reikia atsargiau tankinti tas vietas, kur apačioje patiesti vamzdžiai.

 Ant grunto tiesiama 200 mikronų plėvelė, klojamas 15 cm polistolas. Ant polistorolio vėl klojama plėvelė ir tiesiamas armatūros tinklas:

Pritrūkus tinklo, likutis atvežamas ant stogo:

Kalbant apie vandentiekį, name įrengti 2 kolektoriai (Giacomini gamybos), po 7 žiedus kiekvienas. Jokių termopavarų neįrenginėjau. Esant poreikiui turėti žemesnę temperatūrą tam tikruose kambariuose, ne problema tuos kontūrus prisukti rankiniu būdu.

Po sistemos įrengimo paprašiau santechnikų užkelti slėgį, kad betonavimo metu būtų įsitikinta, kad vamdzdžiai nepažeisti

 Paklotas vamzdis:

Ties vitrina patiesta papildoma eilė vamdzdžio, kad eliminuotų nuo stiklo einantį šaltį:

Ant plėvelės nupiešiau kontūrą, kur bus įrengiama gipskartonio pertvara. Tose vietose vamzdeliai nevedžiojami. Taip bus galima grindinį profilį patikimai prigręžti prie betono:

Kiek įdomesnės formos kontūras gavosi katilinėje ir tambūre. Tas apvalus daiktas - trapas:

Ties slenksčiais privaloma vamzdelius įvilkti į izoliaciją - tai reikalinga dėl to, kad ties slenksčiais vėliau bus įrengiamos deformacinės siūlės betone, t.y. kai vieno kambario betonas judės kito kambario betono atžvilgiu, ši izoliacija sugers šį mikro judėjimą:

Antrame aukšte buvo įdomiau dėl to, kad skyrėsi perdangos plokščių aukščiai. Polistirolas suklotas 2 arba 7 cm storio, nuotraukoje puikiai matosi situacija:

Prieš grindų betonavimą taip pat teko pasidaryti klojinuką prie laiptų

Visi šie aprašyti darbai užtruko apie 2 savaites. Jei vienas būčiau daręsis vakarais - manau būtų užtrukę kelis mėnesius. Santechnikų požiūriu į darbą ir rezultatu esu labai patenkintas ir drąsiai galiu rekomenduoti: Raimondas 8-638-31055 ir Andrius 8-611-11603. Vėliau juos samdžiau pilnam katilinės aprišimui.

Kainos:

A) Vandentiekis ir nuotėkos (įsk. 2 kolektorius ir dėžes): medžiagos 857 eur, montavimo darbai - 500 eur (12 taškų komplektų po 35 eur; kolektorių pastatymas 2x40 eur)

B)  Kiek kainavo paruošimas grindų betonavimui:

• Medžiagos (plėvelė, armatūros tinklas, polistirolas, dirželiai, vamzdis, montavimo putos, vibrokojos nuoma) - 1.860 Eur - iš jų liūto dalį sudarė vamzdis ir polistirolas (~1.530 eur)
• Darbai (smėlio lyginimas, plėvelių tiesimas, armatūros tinklo klojimas, polistirolo klojimas, grindų vamzdelių įrengimas, kolektorių įrengimas, užpildymas) - 800 eur.

Šildomų grindų plotas apie 140 kvadratų.

Durų angos perkėlimas

Idant tambūre būtų vietos kiek padoresnei sieninei spintai, reikėjo įėjimo duris "pastumti" per 20 cm į kairę pusę. Teko prisiminti ir pradinį projektavimo etapą, kurio metu prašiau projektuotojo visas duris daryti pagal standartinius matmenis. Deja, įėjimo durų matmenų nesužiūrėjau ir buvo išmūryta per didelė anga. Aukščio problemą išsprendžiau priklijuodamas virš durų EPS100, tačiau vėliau jau nutinkavus (kad ir su tinkliuku) viename durų kampe vis tik skilimas buvo matomas. Skilimo vaizdą vėliau užmaskavau išklijuodamas visą tambūrą plytelėmis. Labai džiaugiuosi šiuo sprendimu, nes mažame tambūre neišvengsi drabužių ar batų sąlyčio siena.

Bet grįžtat prie temos, buvusi situacija:

Laimei, ši siena ja nėra laikanti, todėl kontruktorius patirtino, kad angą galiu plėsti - visą krūvį sėkmingai perims GB žiedas. Numatyti du darbai:

1) Pastorinti dešinę angos pusę;

2) Nupjauti (susiaurinti) kairiąją angos pusę.

1 etapas -  angos STORINIMAS.

Lauko durys yra mazgas, nuolat veikiamas mechaninių jėgų, todėl angos praplatinimas turi būti itin tvirtai surištas su siena. Blokelių "primūrijimo" atisakiau iškart ir nusprendžiau šį ruožą išbetonuoti.

Visų pirma, iš likusių armatūros gabalų pasidariau karkasiuką:

 Armatūra sukalta tiek į rostverką, tiek į žiedą viršuje, tiek į blokelius:

 Laikinos durys taip pat puikiai pasitaravo kaip atrama klojiniui. Klojinių skydams naudojau OSB likučius.

Betono suvibravimui/tankinimui naudojau paprastą perforatorių, kalimo režimu veikiant klojinio skydus. Susitankino puikiai. Kad skydai neišsiskėstų, tarpusavyje jie buvo suveržti sriegtais strypais (matomi nuotraukoje apačioje).

2 etapas -  angos SIAURINIMAS:

Kaip jau turintis patirties angų pjovėjas, šį darbelį atlikau per kelias valandas. Naudojami trys įrankai: didelė "bulgarkė" su deimantiniu disku; perforatorius; lazeris.

Pjauname:

 Išpjautą angą nugruntavau. Kadangi neturėjau po ranka pigaus giluminio grunto, panaudojau Knauf Betonkontakt, kuris tvirtai surišo dulkes.

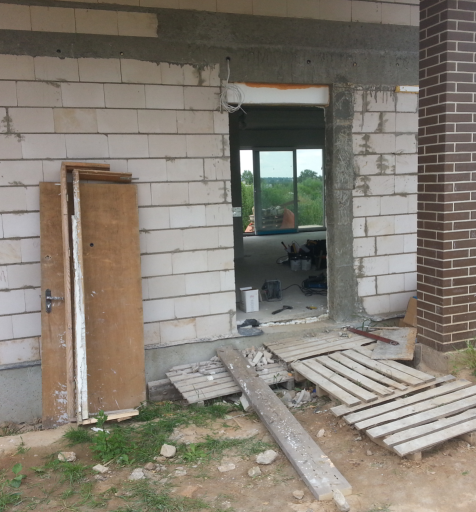

Durų angos perkėlimu esu patenkintas, o rezultatas matomas apačioje:

Griauname nebaigę statyti

Po perprojektavimo ėmėmės įgyvendinimo. Reikėjo:

1. Įrengti naują angą 24 cm pločio laikančiojojo sienoje;
2. Įrengti 2 naujas angas 18 cm plokčio laikančiojoje sienoje;
3. Užmūryti WC angą.

Taigi, angų įrengimas laikančiosiose sienose. Tai pavojingi statybiniai darbai, todėl darbams samdžiau rekomenduotą įmonę, kurios specializacija yra būtent tokių darbų vykdymas. Ir be abejo, atestuotas konstruktorius nurodė visų mazgų parametrus ir dalyvavo vykdant darbus eigoje.

1) Pirmas pakeitimas: 24 cm laikančioji siena prieš vykdant darbus:

 Ir išpjovus angą:

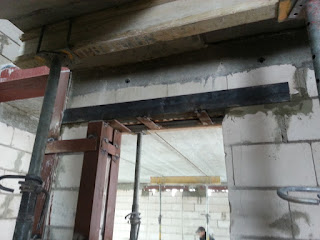

 Kampuotis, laikantis perdangos plokštę, standžiai sutvirtintas su koloną apglėbusiais metalais:

 Be abejo, visi metalai buvo tvarkingai suvirinti tarpusavyje ir dar kartą nugruntuota antikoroziniais dažais:

Konstruktorius paatviravo, kad šie metalai išlaikys visas apkrovas net ir be "apglėbto" stulpo :) Kad atitiktų angų viršaus altitudės, teko skirtumą kompensuoti polistirolu.

Didžiausias šio mazgo minusas tai, kad labai išstorėjo pati kolona ir tinkuojant sumažėjo laiptų anga.

2) Antras pakeitimas:

Langai iš antro aukšto nuleidžiami į apačią, o viršuje užsakomi nauji langai. Per skubėjimą padariau konkretų fail - užsakiau langus neišmatavęs konkrečių angų aukščių. Viename kambaryje 2 aukšte jau buvo balkono tipo langas, todėl buvau tikras, kad langų aukščiai nesiskirs. Pasirodo, skyrėsi :)

O dabar detaliau:

 Čia pradinis variantas - kampuočiai tarpsaavyje suveržti varžtais. Paskui tie varžtai buvo nupjauti ir suvirinti su pačiu kampuočiu todėl, kad tinkuojant sieną, nereiktų labai storinti viso ploto:

 Visi tarpai buvo užbetonuoti nesitraukiančiu betonu, berods Ceresit CX5.

Bendrai paėmus, tokie "fintai" su angų pjovimu laikančiosiose sienose  sunkiai būtų įmanomi be gelžbetoninio žiedo.

Po to dar pats sulyginau šių langų apačių altitudes su virtuvės lango altitude:

Angokraščius išklijavau 3cm XPS, kad būtų šilčiau.

Iš tikrųjų, kaip parodė termovizija, angokraščio šiltinimas polistirolu jokio bent kiek apčiuopiamo efekto neduoda. Kelios nuotrakos iš šios žiemos, kai dariau termoviziją esant lauke -18.

3) Po tokių darbų, WC lango užmūrijimas atrodo kaip vaikų darbas:
Prieš:

Po:

Darbų kaina su metalais gavosi virš ~1.000 Eur.

Perprojektuojame

Atsimenate šį įrašą apie tipinio projekto pakeitimus? Ir mano paties komentaruos rašytą paklausimą dėl valgomojo stalo vietos ?

Per visą laiką taip ir neradome atsakymo į klausimą: "Kaip patogiai išdėstyti virtuvės ir valgomojo zonas?" Esminis dalykas šiame statybiniame etape yra elektros instaliacija, nes rozečių ir išjungėjų vietas reikia nusimatyti pagal tai, kur kokie baldai bus, taip pat tai itin aktualu virtuvės baldams. Kreipėmės idėjų į pažįstamą architektę.

Pakartotinai įkelsiu ankstesnį projektą, pagal kurį buvome pradėję statytis:

Peržiūrėjusi projektą ir atvykusi į vietą, architektė pasiūlė kelis esminius pakeitimus ir idėjas:

1. Privertė pagalvoti - ar tikrai būtinas atskiras darbo kambarys? Iš tikrųjų, žmonos ir mano profesijos tokios, kad darbui užtenka kompiuterio, t.y.atskira patalpa suteiktų nebent daugiau privatumo. Atsižvelgiant į darbo namuose dažnumą, paskirti atskirą kambarį būtų pernelyg prabangu, todėl pritarėme, kad darbo funkcijai tiesiog įrengsime darbo kampelį.
2. Tambūras per mažas, jame būtina sieninė spinta, kad nesineštų purvas į bendrą erdvę. Negaliu nepritarti.
3. Katilinei paskirta 10 kvadratų, kai viso namo bendras plotas tik ~143 kv.m. Pradiniame etape galvojome šildytis KKK+akumuliacine talpa arba granulėmis. Tuo metu į kaimynystę jau buvo atvedę dujų trasą, todėl sutikome sumažinti katilinės patalpą.
4.  Asmeninė architektės rekomendacija - valgomasis stalas. Prie jo verda šeimos gyenimas ir jam reiktų paskirti kiek garbingesnę vietą negu dabar.

ir ... ABRA KADABRA - naujas namo planas !:



Komentarai prie pažymėtų skaičių:

1. Tokiame erdvės išdėstyme būtų nuodėmė neįrengti dvipusio židinio. Bus įrengtas židinys, kurio liepsna bus matoma iš abiejų patalpų. Žvilgsnis į ateitį - šis židinys jau yra įrengtas, super variantas tiek vaizdo, tiek šilumos sklidimo aspektu. Šiluma sklinda į abi puses, o rekuperacija šilums srautą "perneša" per visą namo ilgį. Šiaip velniškai brangios dvipusės kapsulės, jeigu norima kiek didesnio židinio.
2. Nauji langai. Langai atkartoja antrojo aukšto langus tam, kad iš fasado pusės būtų darnus vaizdas. Prie to pačio buvo priimtas sprendimas jau sumontuotus antrojo aukšto langus perkelti į pirmąjį akštą, o antrame aukšte įrengti balkono tipo duris. Sumontavus langus antrame aukšte (vaikų kambariai), kambariuose tapo pakankamai tamsu. Paaiškėjo, kad projekte neišlaikytas santykis tarp langų įstiklinimo ploto ir grindų ploto, todėl prie to pačio padarysime vaikų kambarius šviesesnius.
3. Nauja anga. Likusios erdvės dujinei katilinei ir taip labai daug.
4. Įėjimo durys perstumiamos 20 cm į kairę tam, kad tilptų sieninė spinta tambure.
5. Užmūryti WC langą :)

Neišsigąskite 8-viečio valgomojo stalo, įsigysime mažesnį. Taip pat toje erdvėje planuojame įsirengti ir darbo kampelį.

Dar šiek tiek patobulinimo projektą: pridėta nauja pertarėlė virtuvėje (kažiek pridengia įėjimą į WC iš bendros erdvės) ir detalizuota židinio vieta:

Stogdengių broko taisymas

Baigus stogo darbus ir artėjant žiemai pastebėjau, kad visi mūrlotai, išskyrus kraigo ir tą, kuris prisuktas prie mūro, yra šiek tiek persisukę. Persisukę - tai yra mediena neguli 100% ant savo horizontalaus paviršiaus. Tai charakterizuojančių nuotraukų neturiu, tad pabandžiau papaišyti :

Kitas vizualiai matomas nukrypimas - susidarė vaizdas, kad mansardinio aukšto išorinės sienos "skečiasi" - t.y. atsirado maži tarpeliai tarp išorinės sienos ir joms statmenų pertvarų. Pertvaros, beje, surištos su išorine siena nebuvo (pirma mūrijo išorės sienas, o po to vidines) - kitą namą statant reikalaučiau, kad ir vidines pertvaras mūrytų kartu su išorės sienomis ir jos susirištų tvarkingai. Nors iš kitos pusės - kad ir surištos sienos, didesnei jėgai esant, trūkis irgi atsirastų. Čia tokio mazgo vaizdas:

Turėdamas galimybę pasikonsultuoti su konstruktoriumi-ekspertu, po apžiūros ir sumodeliavimo kompiuteriu gavau jo išvadas ir rekomendacijas. Taigi:

Problemos kilmė : ties kraigu gegnės nebuvo surištos tarpusavyje. Jos buvo tiesiog tvirtai stvirtintos su viršutiniu mūrlotu, tačiau tarpusavyje sukabintos nebuvo. Čia foto iš anksčiau:

Problemos sprendimas:

• Sukabinti gegnes tarpusavyje. Čia lengvoji dalis, kurios net neįamžinau nuotraukose. Tiesiog nusipirkau metalinių plokštelių ir sąžiningai sutvirtina jomis gegnes, naudojant rievėtas vinis.
• Sugalvoti, kaip sustabdyti galimą stogo skėtimąsi. Mansardoje ties namo centru buvo kaip tik sumūrytos pertvaros, kurias nutarėme sutvirtinti su gelžbetoniniu žiedu:

Darbo eiga:

Kadangi norime taupyti erdvę ir turėti ploną tinko sluoksnį vėliau, pažymime mūro vietą, kurią pjausime:

 Su didele bulgarke (kurią, beje, įsigijau galvodamas panaudoti tik kamino statybai, o panaudojau dar dešimtis kartų) įpjaunamas mūras:

 Su perforatoriumi išmušama vieta:

Su lazeriu pasižymime ir šiek tik įgiliname, kad nesumažėtų durų anga ir nekiltų problemų statant duris.

Taip atrodo rezultatas:

 Kiaurai pragręžiamas gelžbetoninis žiedas, įsukamas D14 sriegtas strypas ir jis suvirinamas su 40x4 juosta.

 Vaizdas iš išorės: kiek įmanoma stipriau įtempiama, kad jeigu stogas norės "skėstis" toliau, sutiktų pasipriešinimą ties vidinėmis pertvaromis.

Beje, šias vidines pertvaras išjudinti būtų gan sudėtinga. Tai 15cm pločio sunkūs silikatiniai blokeliai, o ant šių pertvarų remiasi ir minėtieji mūrlotai. Visus šiuos darbus (išskyrus gegnių sukabinimą tarpusavyje) atlikau per vieną dieną, nelaukdamas stogdengių - pirmasis rimtas sniegas (kuris tikėtina, kad išskėstų stogą dar labiau) buvo pranašaujamas jau kitą dieną ;)

P.S. Šiai dienai daugiau stogo skėtimosi požymių nebeaptikta, po pakeitimų praėjo metai.

Papildyta, kad matytųsi kaip buvo pradžioje atremtos gegnės į viršutinį mūrlotą:
